【产品简介】:一款依靠微孔陶瓷进行真空脱水的过滤机。
【适用物料】:鑫海陶瓷真空过滤机现已广泛应用于矿山有色金属、稀有金属、黑色金属,非金属等精矿及尾矿脱水,化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。
【生产能力】:1~150 ㎡
【产品应用】:利用微孔陶瓷做过滤介质,能耗节省约90%以上。
空度(真空度0.09~0.098MPa),滤饼水分低;
加含固量<50ppm。可反复利用,减少排放; 与过滤设备相比能耗节省约90%以上,运行成本低;
与传统陶瓷过滤机相比增加了滤饼洗涤,适用需洗涤的物料;
PLC、微机结合自动阀门控制,自动化程度高,降低劳动强度;
鑫海真空过滤机价格合理,结构紧凑,占地面积小,安装维护方便;
先进的排液系统,可适合任何工况条件下使用。

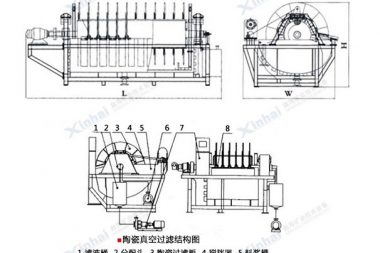

陶瓷真空过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系 统、滤液排放系统、刮料系统、发冲洗系统、联合清洗(超声波清洗、自动配酸清洗)系统、全自动控制系统、槽体、机架几部分组成。吸浆区:工作时浸没在料浆的过滤板在毛细作用下结合真空压力,表面吸附成一层滤饼,滤液通过滤板进分配阀至排液罐。淋洗区:滤饼转出料浆斗后,对滤饼进行喷淋洗涤。干燥区:滤饼继续在高真空力的作用下脱水。卸料区:进入无真空的情况下,刮刀自动卸料。反冲洗:工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后,采用超声波配合低浓度酸混合清洗,保持陶瓷板的高效使用。

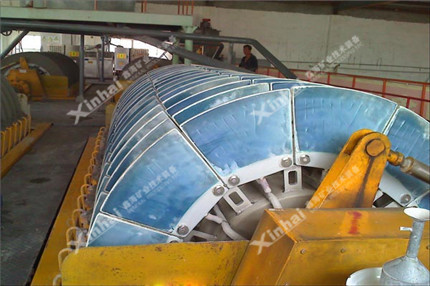

广西某大型矿厂试验阶段苦于脱水量达不到要求,经业内人士推荐,找到鑫海矿业装备股份有限公司。鑫海技术人员根据广西地形及该选矿厂矿石性质,为其推荐了鑫海陶瓷真空过滤机,该真空过滤机价格便宜、效益高、产量大、含水量低,节能在80%以上,滤液水清澈透明可回收再利用,深得客户喜爱。
型号 | 过滤面积/m2 | 滤盘/圈 | 滤板数量/块 | 槽体容积/m3 | 装机功率/KW | 运行功率/Kw | 主机(L×W×H)/m |
TC-1 | 1 | 1 | 12 | 0.21 | 3.5 | 2.0 | 1.6×1.4×1.5 |
TC-4 | 4 | 2 | 24 | 1.0 | 7.0 | 3.0 | 2.4×2.5×2.1 |
TC-6 | 6 | 2 | 24 | 1.2 | 7.0 | 6.0 | 2.4×2.9×2.5 |
TC-9 | 9 | 3 | 36 | 1.7 | 9.0 | 7.0 | 2.7×2.9×2.5 |
TC-12 | 12 | 4 | 48 | 2.2 | 11.0 | 7.5 | 3.0×2.9×2.5 |
TC-15 | 15 | 5 | 60 | 2.7 | 11.5 | 8.0 | 3.3×3.0×2.5 |
TC-21 | 21 | 7 | 84 | 4.0 | 13.5 | 9.0 | 4.6×3.0×2.6 |
TC-24 | 24 | 8 | 96 | 4.5 | 16.5 | 10.5 | 4.9×3.0×2.6 |
TC-27 | 27 | 9 | 108 | 5.0 | 17.0 | 11.0 | 5.2×3.0×2.6 |
TC-30 | 30 | 10 | 120 | 5.5 | 17.5 | 11.5 | 5.5×3.0×2.6 |
TC-36 | 36 | 12 | 144 | 7.0 | 23.0 | 16.0 | 6.6×3.0×2.6 |
TC-45 | 45 | 15 | 180 | 8.5 | 25.0 | 19.0 | 7.5×3.0×2.6 |
TC-60 | 60 | 15 | 180 | 12.5 | 33.0 | 22.0 | 7.5×3.3×3.0 |
TC-80 | 80 | 20 | 240 | 16.2 | 40.0 | 24.0 | 9.0×3.3×3.0 |
TC-102 | 102 | 17 | 204 | 18.5 | 53.0 | 35.0 | 8.8×3.6×3.3 |
TC-120 | 120 | 20 | 240 | 20 | 60.0 | 40.0 | 9.7×3.6×3.3 |
TC-150 | 150 | 25 | 300 | 24 | 75.0 | 47.0 | 11.2×3.6×3.3 |
