【产品简介】:一种在沉降区设计倾斜平行板的矿浆重力浓缩设备
【适用物料】:主要用于浮选尾矿的澄清、浓缩
【生产能力】:20~3500 ㎡
【产品应用】:斜板浓缩机主要用于浮选尾矿的澄清、浓缩, 也可用于其它行业处理含有固体微粒的各种矿浆。
斜板式浓缩机通道的集成模式。每个沉降通道具有相同的进料、分级浓缩、排砂和溢流功能,结构尺寸相同,保证各分级浓缩通道作业的稳定性和 同一性;
斜板组模块化。由相同的斜板组模块进行组合与集成,形成所需要的设备总沉降面积,能简单实现设备的大型化;
可以根据矿浆的性质差异和分级粒度大小的不同,进行斜板通道的变形设计,使设备发挥理想效能;
斜板组模块间歇式高频微振,对斜板组模块进行定期自动清洗,使斜板上的物料有序下滑,保证斜板板面上不堆积物料,板间不堵塞,从而保证设备长期稳定的工作效能;
在浓密锥斗内设置了特殊的物料清除装置,避免物料在浓密锥斗内的堆积。能根据用户的需要实现高浓度底 流强制排矿,底流浓度270%,满足精矿、尾矿干排干堆的要求;
设备既可用于浓缩与回水,也可用于分级与脱泥,添加絮凝剂对矿浆预处理,还可作为高效浓缩机使用。

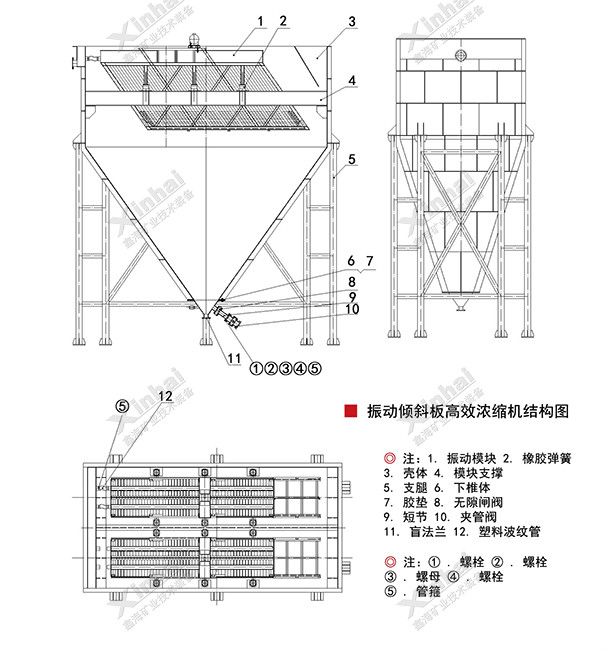

浓缩机整机包括上部箱体和下部锥体。上部箱体内有斜置的斜板组群,斜板组群由若干个相互独立的斜板单元构成,处理物料由斜板单元下端两侧进入,斜板组群上方有一贯通全长的溢流槽,槽底开有节流孔,造成外排溢流的水力背压,保证各斜板单元载荷均匀,防止径向紊流。侧向半逆流的给料方式,能使下沉的固体颗粒、上行的澄清液各行其道,互不干扰,沿斜板下滑的浓泥进入下部锥体后,压缩脱水,并靠重力外排,亦可借助于机械振动使浓泥顺利外排。斜板式浓缩机浓缩过程在各个独立的斜板通道内分别完成,细粒溢流或清水从各通道溢流面横向直接排出,缩短了溢流排出路径,有效解决溢流排出过程的细粒短路和循环问题,保证设备获得 较高的分级浓缩效率,分级浓缩回水效率一般能达到70%以上。
型号 | 沉降面积(m2) | 锥斗数 | 长(mm) | 宽(mm) | 高(mm) |
---|---|---|---|---|---|
ZQN16 | 16 | 1 | 3690 | 1100 | 4360 |
ZQN31 | 31 | 1 | 3760 | 2460 | 4360 |
ZQN50 | 50 | 1 | 3690 | 3300 | 5260 |
ZQN63 | 63 | 1 | 5560 | 2460 | 5630 |
ZQN100 | 100 | 1 | 5560 | 3560 | 5500 |
ZQN125 | 125 | 1 | 5510 | 4400 | 5660 |
ZQN150 | 150 | 1 | 7710 | 3760 | 7890 |
ZQN200 | 200 | 1 | 7710 | 4880 | 8160 |
ZQN250 | 250 | 1 | 7710 | 6000 | 8500 |
ZQN300 | 300 | 1 | 8000 | 7020 | 7890 |
ZQN400 | 400 | 1 | 7710 | 9260 | 7890 |
ZQN500 | 500 | 1 | 7710 | 11500 | 8500 |
ZQN600 | 600 | 1 | 14880 | 7020 | 7890 |
ZQN800 | 800 | 1 | 14880 | 9260 | 8160 |
ZQN1000 | 1000 | 1、2、4 | 14880 | 11460 | 8500 |
ZQN2000 | 2000 | 4、8 | 14880 | 22920 | 8500 |
