圆振动筛

圆振动筛

【产品简介】
一款筛箱做圆周运动、性能先进的矿用 振动筛。
【适用物料】
铜粉、金粉、石英砂、矿石、高岭土等
【生产能力】
80~1700t/h
【产品应用】
圆振动筛适于选矿、建材、电力、化工等部门作物料分级用,还可用于脱水、脱泥、脱介等。

Alisa@xinhaimining.com

相关产品 :

圆振动筛产品介绍

ya型圆振动筛优势特点

圆振动筛其运动轨迹近乎于圆,故简称为圆振筛,是一种多层数、高效新型振动筛;

采用低应力减震弹簧,运行噪音小;

采用环槽铆钉和板块式筛箱框架结构,筛框结构强度高;

可提供耐磨橡筛网,能使卡在筛孔中的物料跳出,防止筛孔堵塞。

ya型圆振动筛工作原理

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

圆振筛一般电动机安装在筛框的右侧,也可安装在筛框的左侧,如果无特殊要求,制造厂按物料运动方向的右侧安装供货。

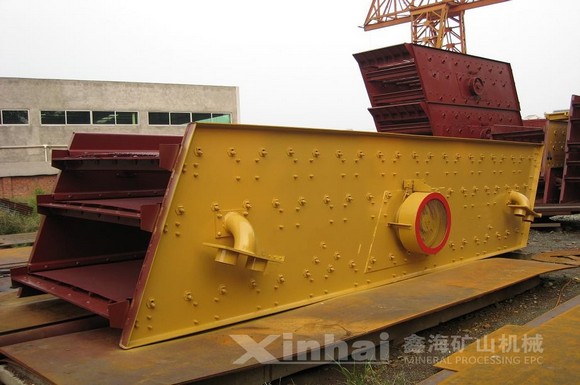

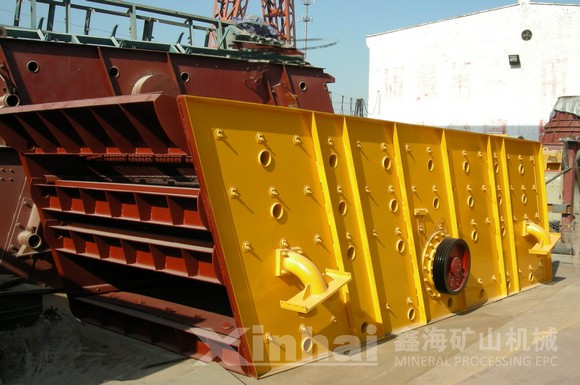

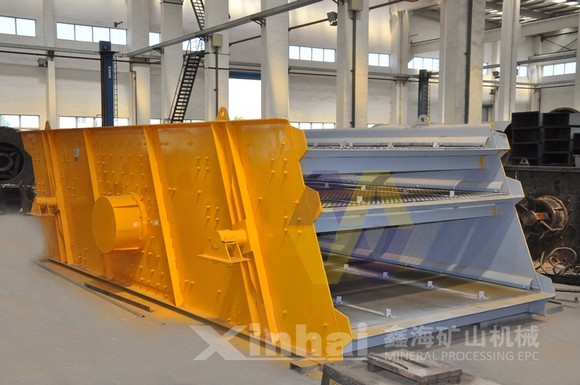

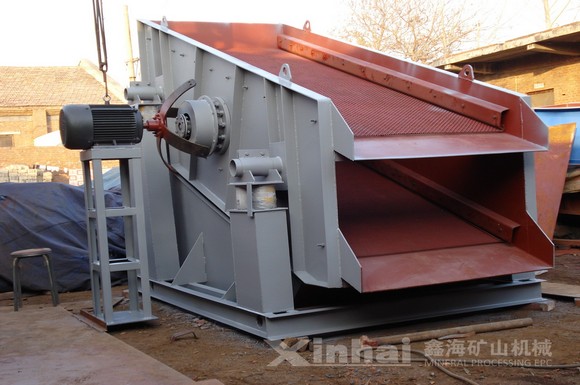

圆振动筛产品图片

圆振动筛圆振动筛原理圆振动筛圆振动筛原理

圆振动筛FAQ

1、圆振动筛的操作要点是什么?

(1)操作人员在工作前应阅读值班记录,并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况,检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。

(2)振动筛启动应遵循工艺系统顺序。

(3)在振动筛工作运转时,要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近,检查轴承温升。

(4)振动筛停车应符合工艺系统顺序。振动筛除特殊要求外,严禁带料停车后继续向筛子给料。

(5)交接班时应把应用的振动筛技术状况和发现的故障记入值班记录。振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。

2、圆振动筛的日常检查怎样进行?

圆振动筛的定期检查很重要。工作人员需定期检查粗网、细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

产品参数:

型号 筛面 最大给料粒度 (mm) 处理能力(t/h) 电动机

重量(kg)

面积(m2) 倾角(° ) 筛孔尺寸(mm) 型号 功率(kW)
YA1236 4.3 20 6~50 200 80~240 Y160M-4 11 4905
2YA1236 80~240 Y160M-4 5311
YA1530 4.5 80~240 Y160M-4 4675
YA1536 5.4 100~350 Y160M-4 5137
2YA1536 400 100~350 Y160L-4 15 5624
YAH1536 30~150 160~650 Y160M-4 11 5621
2YAH1536 30~150; 6~50 160~650 Y160L-4 15 6045
YA1542 6.5 6~50 200 110~385 Y160M-4 11 5515
2YA1542 30~150 110~385 Y160L-4 15 6098
YA1548 7.2 6~50 120~420 Y160L-4 5918
2YA1548 6~50 120~420 Y160L-4 6321
YAH1548 7.2 30~150 400 200~780 Y160L-4 6842
2YAH1548 7.2 30~150 ; 6~50 200~780 Y160L-4 7404
YA1836 6.5 30~150 200 140~220 Y160M-4 11 5205
2YA1836 6.5 30~150 140~220 Y160L-4 15 5946
YAH1836 6.5 30~150 400 220~910 Y160M-4 11 5900
2YAH1836 6.5 30~150; 6~50 220~910 Y160L-4 15 6353
YA1842 7.6 6 ~150 200 140~490 Y160L-4 15 5829
2YA1842 7.6 6 ~150 140~490 Y160L-4 15 6437
YAH1842 7.6 30~150 400 450~800 Y160L-4 15 6352
2YAH1842 7.6 30~150; 6~50 450~800 Y160L-4 15 7037
YA1848 8.6 20 6~50 200 150~525 Y160L-4 15 6289
2YA1848 8.6 200 150~525 Y160L-4 15 6624
YAH1848 8.6 30~150 400 250~1000 Y160L-4 15 7122
2YAH1848 8.6 30~150; 6~50 400 250~1000 Y160L-4 15 7740
YA2148 10 6~50 200 180~630 Y180M-4 18.5 9033
2YA2148 10 6~50 200 180~630 Y180L-4 22

10532

YAH2148 10 13~200 400 270~1200 Y180M-4 18.5

10430

2YAH2148 10 30~150; 6~50 400 270~1200 Y180L-4 22

11190

YA2160 12.6 6~80 200 230~800 Y180M-4 18.5 9926
2YA2160 12.6 6~50 200 230~800 Y200L-4 22

11249

YAH2160 12.6 30~150 400 350~1500 Y200L-4 30

12490

2YAH2160 12.6 30~150; 6~50 400 350~1500 Y200L-4 30

13858

YA2448 11.5 6~50 200 200~700 Y180 M -4 18.5 9834
YAH2448 11.5 6~50 400 310~1300 Y200L-4 30

11830

2YAH2448 11.5 30~150; 6~50 400 310~1300 Y200L-4 30

13012

YA2460 14.4 6~50 200 260~780 Y200L-4 30

12240

2YA2460 14.4 6~50 200 260~780 Y200L-4 30

13583

YAH2460 14.4 30~150 400 400~1700 Y200L-4 30

13096

2YAH2460 14.4 30~150; 6~50 400 400~1700 Y200L-4 30

14455
