摇床

摇床

【产品简介】:一款利用床面的不对称往复运动实现轻重矿物分选的摇床设备。

【适用物料】:摇床设备可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。当处理钨、锡等矿石时,6s摇床的有效回收粒度范围为2-0.22毫米,也可用于选别铁、锰矿石。

【生产能力】:0.1~1.8 t/h

【产品应用】:鑫海选矿摇床设备采用凸轮杠杆式床头,改变滑动头在摇臂上的位置可以调节冲程,冲次则由平滑电机皮带轮调节。

24小时服务热线 187-3313-2385

摇床

鑫海选矿摇床优势特点

鑫海摇床横向坡度调节范围大,冲程易于调节;

床面平整,抗腐蚀性好,坚固耐用,便于局部修补;

弹簧放置在机箱内,结构紧凑;

床头机构运转可靠,易磨损零件少,且不漏油,耗电低等优势特点

摇床工作原理

矿粒从摇床床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下,分别从摇床精矿端和尾矿侧的不同区排出,最后被分成精矿,中矿和尾矿。

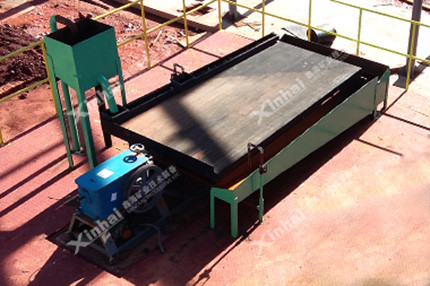

选矿跳汰机产品图片

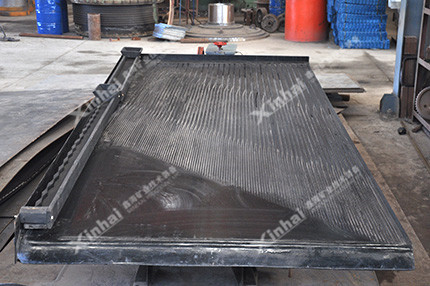

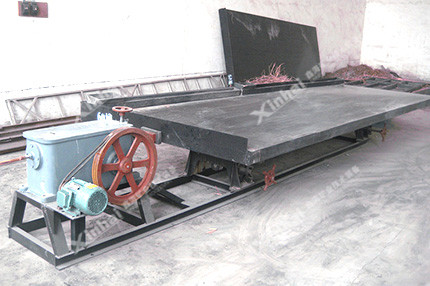

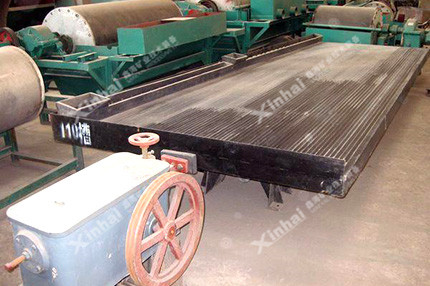

选矿摇床 选矿摇床 摇床价格 摇床价格

摇床FAQ

摇床常见问题及解决方法

1、大皮带轮:停机检查用手去转动大皮带轮,如果感觉大皮带轮有间隙,则说明大皮带轮没装稳,这样在实际生产中极易产生异常响声。

解决方法:找一块废弃的钢锯皮或薄一点的小铁皮,塞到大皮带轮的键子里(俗称销子),再拧紧旁边的固定螺丝,然后在检查间隙是否消除。

2、摇动杆:停机检查,首先取下旁边的两块肘板,用一只手先稳住大皮带轮,另一只手去摆动摇动杆,正常情况下,只能较吃力的左右摆动、前后是不能摆动的,如果相反则说明摇动杆没有固定住,这种情况在生产中不易产生异常响声。

解决方法:拧紧6s摇床摇动杆上的固定螺丝

产品参数

型号 粗砂床面 细沙床面 刻槽床面
床面尺寸(mm) 4436X1825X1536
冲程(mm) 16~22 10~16 10~16
冲次(r/min) 240~290 300~320 330~340
耗水量(t/h) 190 80 50
处理能力(t/h) 30 8 8
给矿粒度(mm) 2~0.2 0.5 ~0.037 0.074~0.019
给矿浓度(%) 20~25 15~20 15~20
最小安装坡度(° ) 2°30″ 1°50″ 0°45″
外形尺寸(mm) 5454X1825X1242
冲程可调范围(mm) 8~22
功率(kW) 1.5
重量(kg) 1012
